QZB系列自耦变压器
一、适用范围
QZB系列自耦变压器适用于交流50HZ，额定电压380V，功率14KW-300KW的三相鼠笼式感应电动机不频繁降压起动，以改善电动机对输电网络的影响。

二、型号含义

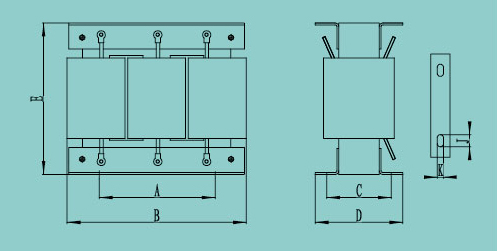

三、外型及安装尺寸（表1）



四、主要技术特性（表2）
型号 控制电动机
功率(KW)		 时间(S) 工作电流(A)
QZB - 14 14 30 28
QZB - 20 20 30 40
QZB - 28 28 30 56
QZB - 30 30 30 59
QZB - 40 40 30 80
QZB - 55 55 30 110
QZB - 75 75 30 142
QZB - 115 115 50 230
QZB - 135 135 50 270
QZB - 190 190 70 370
QZB - 225 225 70 410
QZB - 260 260 70 475
QZB - 300 300 70 535

型号 安装尺寸 安装孔 外型尺寸
A C K*J A D E
QZB - 14 230 115 12*20 280 144 226
QZB - 17 230 115 12*20 280 144 226
QZB - 20 272 105 8*20 279 138 229
QZB - 22 242 115 8*20 179 138 229
QZB - 28 284 113 9*20 321 153 261
QZB - 30 284 113 9*20 321 153 261
QZB - 40 270 128 12*40 371 168 282
QZB - 45 270 128 10*48 371 168 282
QZB - 55 248 132 Φ 14 352 163 280
QZB - 75 246 125 Φ 14 371 164 295
QZB - 115 312 161 12*18 392 203 315
QZB - 135 310 168 12*18 391 207 314
